Инструкция замера по замеру фартука и вырезы под розетки
1. Для корректного определения размеров фотофартука важно правильное определение размеров стены между столешницей и навесными шкафами.
Основные величины необходимые для изготовления фартука (L1, L2 ширина и H2 высота):
— Ширина стены L1 и L2. Рис 1. При отсутствии установленного кухонного гарнитура L1 считается ширина стены на уровне 900 мм от пола H1 или размер указанный в проекте изготовителя кухни.
— Высота H2 между столешницей и навесными шкафами. Рис 1. При отсутствии установленного гарнитура уровень определяется произвольно. Стандартное расстояние между навесными шкафами и столешницей 600 мм или размер указанный в проекте изготовителя кухни. В таком случае сначала монтируется рабочий стол 1, потом кухонный фартук 2, после монтируются навесные шкафы 3.
Основные величины необходимые для изготовления фартука (L1, L2 ширина и H2 высота):
— Ширина стены L1 и L2. Рис 1. При отсутствии установленного кухонного гарнитура L1 считается ширина стены на уровне 900 мм от пола H1 или размер указанный в проекте изготовителя кухни.
— Высота H2 между столешницей и навесными шкафами. Рис 1. При отсутствии установленного гарнитура уровень определяется произвольно. Стандартное расстояние между навесными шкафами и столешницей 600 мм или размер указанный в проекте изготовителя кухни. В таком случае сначала монтируется рабочий стол 1, потом кухонный фартук 2, после монтируются навесные шкафы 3.
Рисунок 1.

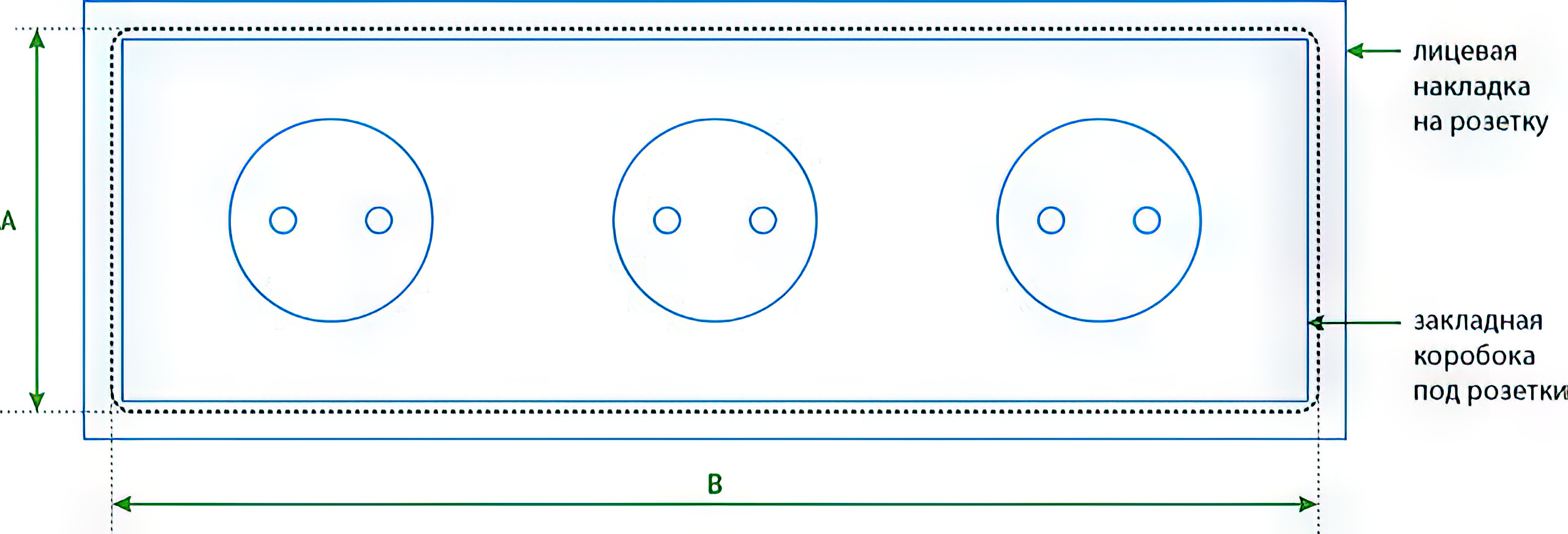

Определение формата выреза под розетки (A высота и B ширина) Рис 2.
Размер выреза (прерывистая линия) должен быть не более ширины и высоты Лицевой накладки - 8 мм и не менее ширины и высоты Закладной коробки + 2 мм.
Размер выреза (прерывистая линия) должен быть не более ширины и высоты Лицевой накладки - 8 мм и не менее ширины и высоты Закладной коробки + 2 мм.
Рисунок 2.
— Описание характера стены и углов, на которых возможно сочленение деталей

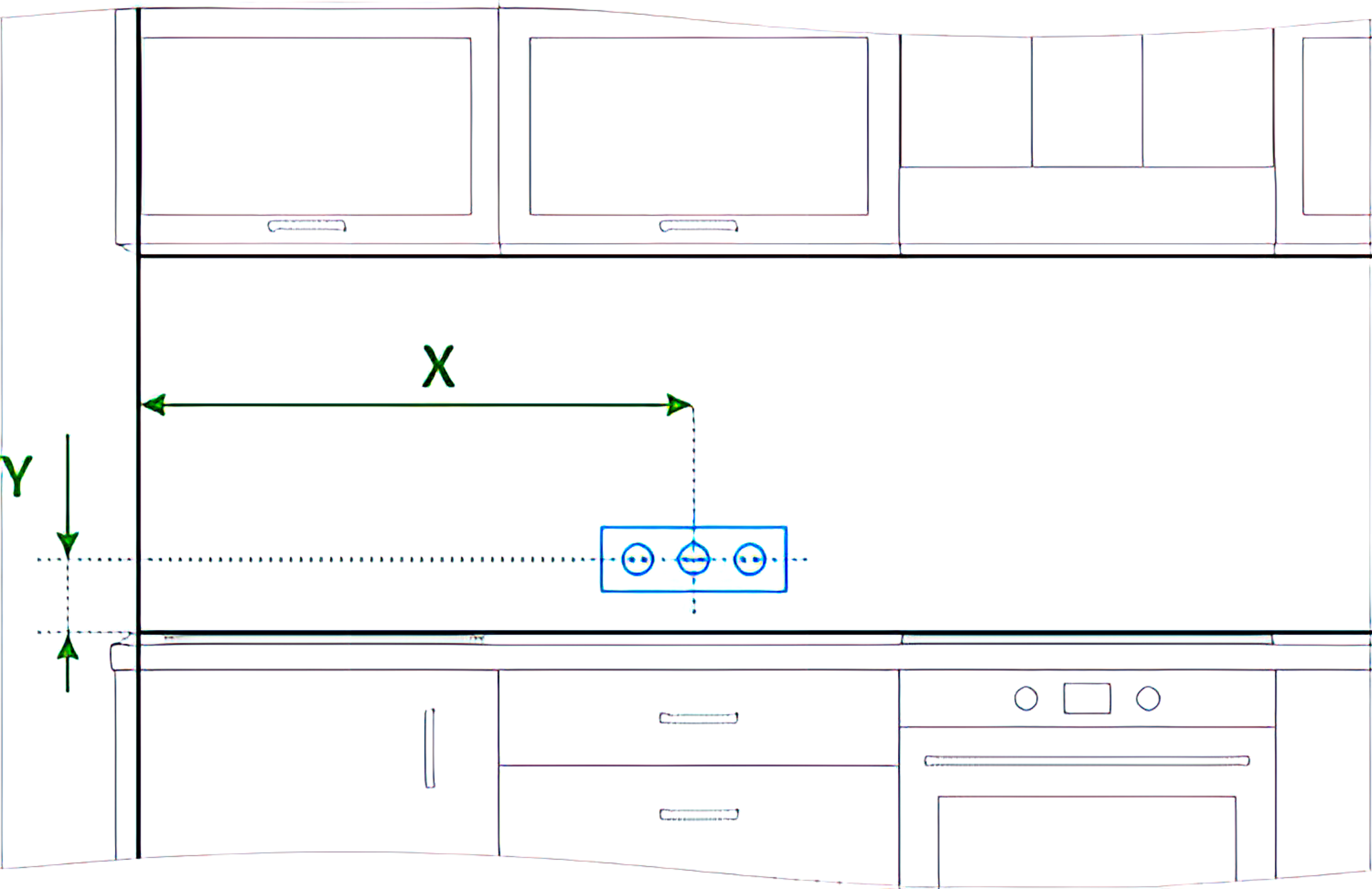

— Расстояние от центра розеток, отверстий под релинги и прочие технологических отверстий до края поверхности. По высоте и по ширине. Рис 3.
— Расстояние от центра розеток, отверстий под релинги и прочие технологических отверстий до края поверхности. По высоте и по ширине. Рис 3.
Рисунок 3.
При отсутствии установленного гарнитура производится замер от пола. Рекомендуем снимать все величины от одной точки. Для Угловых кухонь рекомендуемая точка – нижняя точка углового сочленения. Если гарнитур уже установлен, и протяженность
поверхности по навесным шкафам меньше чем по рабочим столам, то замеры производятся от наименьшей длины.
При отсутствии установленного гарнитура обязательно необходимо рассчитать уровень от пола до верхней плоскости столешницы – необходимо для точного определения расстояния от центра розетки до нижней кромки стеновой панели.
2. Технологические особенности и ограничения по изготовлению кухонных фартуков на основе МДФ толщиной 4 мм:
— Максимальный размер одной детали 3060 x 610мм
— Минимальное расстояние между краями отверстиями – 10 мм
— Минимальное расстояние от края панели до края отверстия – 25 мм
— Минимальное соотношение сторон изделия 1:5, например, допустимый формат 3000 мм x 610 мм, но не 3000 мм x 500 мм.
3. Основные допуски при определении линейных размеров изделия, угловая стыковка изделия.

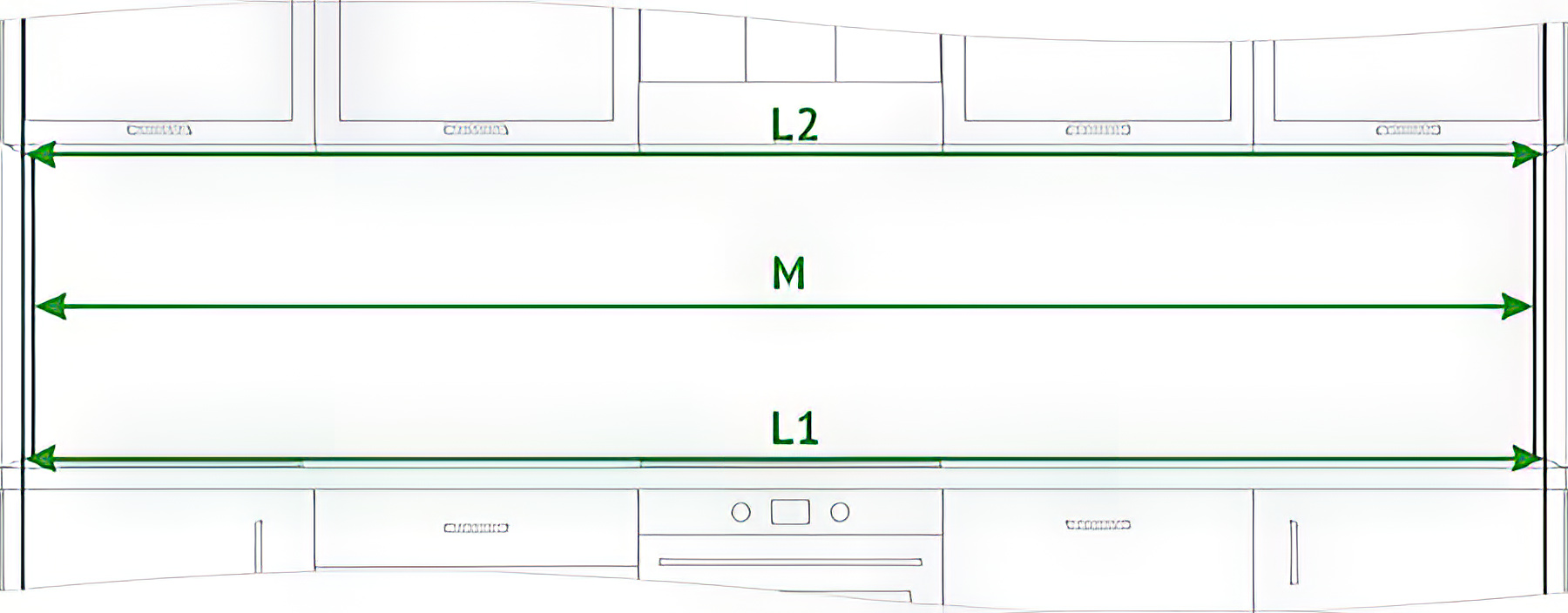

При расчете длины и высоты изделия используются чистые размеры стены, при этом используется минимальное значение из группы замера (Рис. 1 и Рис. 4). Например, длина ниши для встраивания по нижнему краю составляет L1=2455 мм, по верхнему L2=2458 мм. В данном случае для расчета длины берется M=2455 мм.
поверхности по навесным шкафам меньше чем по рабочим столам, то замеры производятся от наименьшей длины.
При отсутствии установленного гарнитура обязательно необходимо рассчитать уровень от пола до верхней плоскости столешницы – необходимо для точного определения расстояния от центра розетки до нижней кромки стеновой панели.
2. Технологические особенности и ограничения по изготовлению кухонных фартуков на основе МДФ толщиной 4 мм:
— Максимальный размер одной детали 3060 x 610мм
— Минимальное расстояние между краями отверстиями – 10 мм
— Минимальное расстояние от края панели до края отверстия – 25 мм
— Минимальное соотношение сторон изделия 1:5, например, допустимый формат 3000 мм x 610 мм, но не 3000 мм x 500 мм.
3. Основные допуски при определении линейных размеров изделия, угловая стыковка изделия.
При расчете длины и высоты изделия используются чистые размеры стены, при этом используется минимальное значение из группы замера (Рис. 1 и Рис. 4). Например, длина ниши для встраивания по нижнему краю составляет L1=2455 мм, по верхнему L2=2458 мм. В данном случае для расчета длины берется M=2455 мм.
Рисунок 5.
При расчете длин панелей углового фартука необходимо учесть угловую стыковку: -4мм от длины одной из панелей. Рис.5.
Рисунок 5.
4. Соединение фотопанелей с помощью планок.

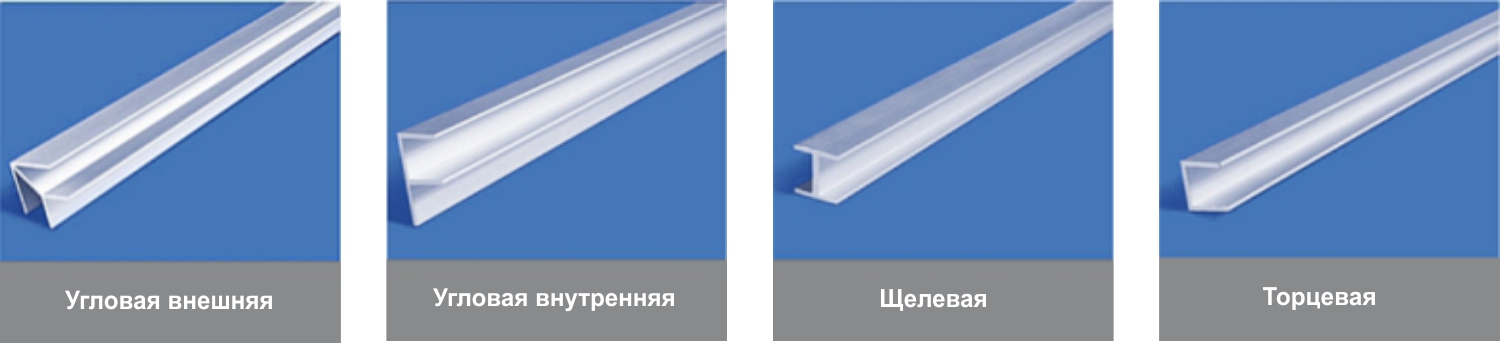

Для стыковки деталей изделия используются алюминиевые планки для стеновых панелей 4 мм. Они служат сдерживающим и декоративным элементом, стандартного формата 600 мм. Имеют матовое или глянцевое покрытие и применяются четырех видов, при необходимости поставляются в комплекте. Рис.6.
Для стыковки деталей изделия используются алюминиевые планки для стеновых панелей 4 мм. Они служат сдерживающим и декоративным элементом, стандартного формата 600 мм. Имеют матовое или глянцевое покрытие и применяются четырех видов, при необходимости поставляются в комплекте. Рис.6.
Рисунок 5.
Стыковка планок с деталями фотопанелей производится без клеящего раствора. При попадании стыка в зону мойки, рекомендуется внутренний паз планки промазать бесцветным силиконовым герметиком. Схема стыковки Рис.7.
Рисунок 7.
